一、概述
熟料散装机是从库内将熟料( ≤ 50mm) 自动输送到熟料散装车船的设备。库底水泥熟料散装设备( 见图一) 主要由手动棒阀，电动扇形阀，卷扬装置，伸缩卸料装置、收尘软管，电容式限位开关，电控系统等部分组成。用户也可选用库侧熟料散装设备。( 见图二)
二、技术参数表
|
技术性能
|
技术参数
|
|
输送物料
|
水泥熟料或类似块状物料
|
|
物料容重
|
熟料 1.45t/m³ Clinker 1.45t/m³
|
|
物料温度
|
＜80℃
|
|
物料粒度
|
＜50(mm)
|
|
装车能力
|
200t/h
|
|
卸料头伸缩距离
|
根据用户要求定制
|
|
手动捧阀
|
410 10mm
|
|
电动扇形阀
|
700 00mm
|
|
气动棒阀
|
700 OOrnrn
|
|
卷扬机
|
8m/min 20kN 3kW
|
|
料位仪
|
SLW-310 工作电压 24VDC
|
|
装机功率
|
3.75kW/5.2kW
|
注：该机可以通过改变材质来满足用户物料温度，物料粒度的要求。
三、工作原理
当运输工具进入装料位置后，打开棒阀相应的棒条数量。按住控制柜的“下降钮”，下料头到位后会自动断开升降电机电源，按“装车钮”进入卸料状态，辅助配套设备会相应开始工作，卸料产生的灰尘通过进料斗，由伸缩收尘软管进入收尘器净化，当下料头的物料装满时，下料头边上升，边报警，上升距离要在装料前设置，若上升距1 米，则将时间断电器的时间调为T=1/v。在上升过程中装料始终在进行，当下料头满时，再重复上述动作，到达料满位置后，按停车钮，使电振机反制动，或关闭扇形阀下料停止工作。停车后可按上升按钮让下料斗离开物料一定距离，确保运输工具的移位，再对准第二个卸料工位。直到整个料仓装满为止。

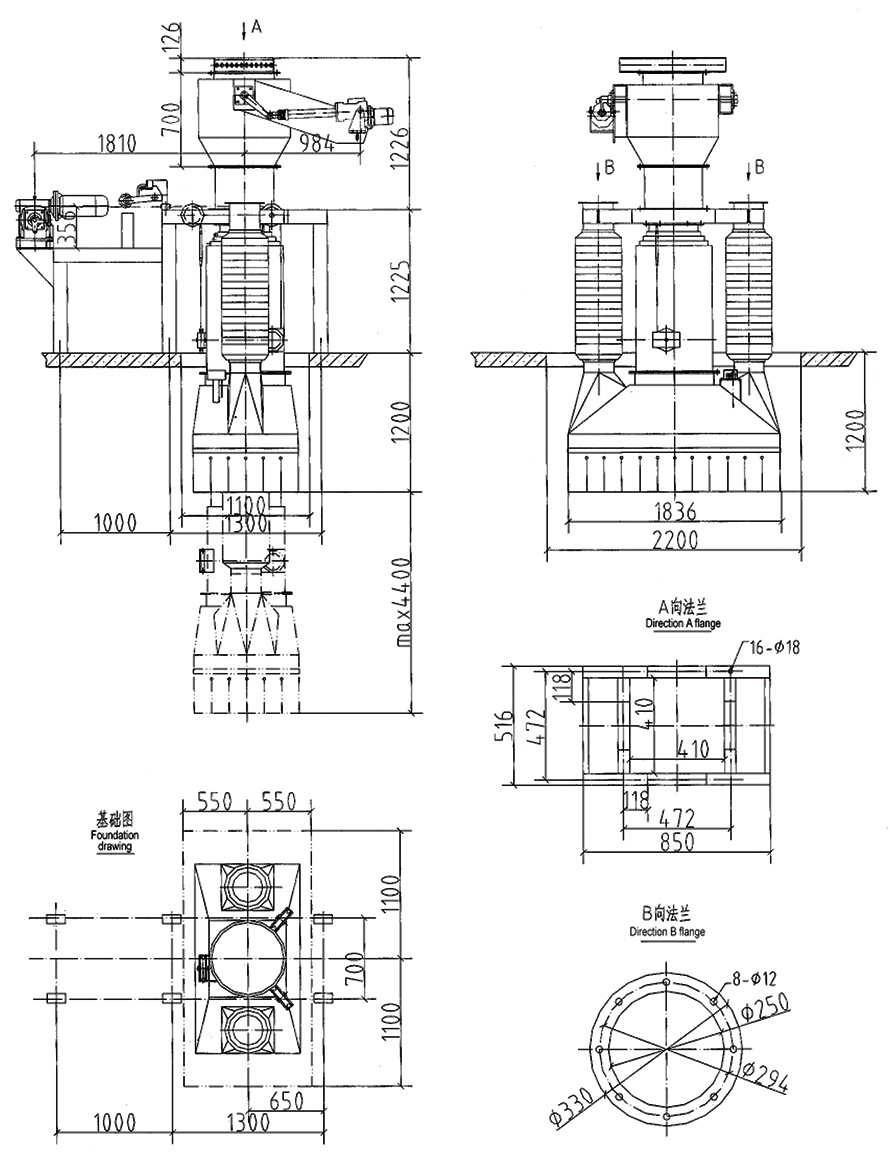

1、库底熟料散装机示意图(图一)
2、库侧熟料散装机示意图(图二)
公司主要生产阀门、收尘器、均化库和输送散装设备、各类补偿器(膨胀节系列)等，公司拥有现代化的厂房和完善的生产设施，已为多条日产5000吨的水泥生产线提供过辅机成套设备。
主要产品: CP库、MF库、IBAU库及BDS库;孰料、水泥类散装机、库底、库侧型及汽车、火车型、袋式水泥装车机;库底、库侧卸料装置及各种规格型号的闸门，阀门等。
