产品详情


一、概述

  螺旋输送机是一种无牵引构件的连续输送机械. 在机槽外部除了传动装置以外, 不再有转动部件, 螺旋输送机具有构造简单、占地少、设备易密封、便于多点装料及多点卸料、管理和操作比较简单等优点。常用于水平或小于20°倾斜方向输送各种粉状和粒状物料,如生料、煤粉、水泥和矿渣等。也可作加料机械或在输送的同时完成混合作业。

  螺旋输送机的缺点是运行阻力很大,比其它输送机的动力消耗大,且机件磨损较快,维修量大。不宜用于输送粘性易结块、粒块状、磨琢性大的物料,被输送的物料温度要低于200℃。常用于中小输送量及输送距离小于50m 的场合。

  常用的螺旋输送机按结构形式可分为LS 型(U 形槽式) 和MLG 型( 管式) 两种,选用者可根据实际需要确定。

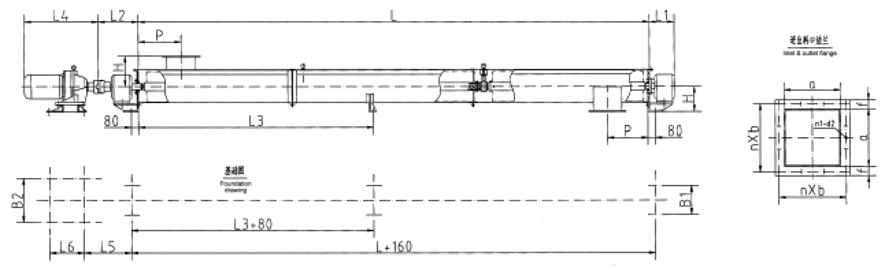

二、螺旋输送机结构示意图

三、螺旋输送机规格表示方法

  LS(MLG)公称直径×公称长度—螺旋形式—驱动方式—轴衬材料。

  驱动方式有:C1 制法—单端驱动,C2 制法—双端驱动;

  螺旋形式有screw type:B1 制法—带实体螺旋面,B2 制法—带有带式螺旋面;

  轴衬材料有:M1 制法—中间悬吊轴承轴瓦带有铜、锑、锡合金(巴氏)轴衬,M2 制法—中间悬吊轴承带有耐磨铸铁轴衬。

四、LS 螺旋输送机最大输送能力参数表

螺旋直径
(mm)
煤粉
水泥
生料
螺旋轴最大转数n(r/min)
最大输送能力Q(t/h)
螺旋轴最大转数n(r/min)
最大输送能力Q(t/h)
螺旋轴最大转数n(r/min)
最大输送能力Q(t/h)
160
190
4.5
90
4.1
90
3.6
200
150
8.5
75
7.9
75
7.0
250
150
16.5
75
15.6
75
13.8
315
120
23.3
60
21.2
60
18.7
400
120
54.0
60
51.0
60
45
500
90
79.0
60
84.8
60
74.5
630
90
139.0
45
134.2
45
118

  注:表列螺旋输送机的转速和输送能力均为最大值,选型时应根据要求确定转数和实际输送能力。

  MLG 管式螺旋输送机能力参照确定。
