1、概述　　空气输送斜槽是一种气力输送设备，用于输送含水量≤1%，温度≤150℃的干燥粉状的物料。　　空气输送斜槽一般包括进料口，标准节，非标准节，截流阀，弯槽，三通槽，防雨罩，出料漏子等(如图示)。槽体用Q235-A材料，斜槽槽体壁厚为δ3㎜的钢板制作，斜槽连接法兰壁厚为δ6㎜的钢板制作，透气层选用PET5-6型合成纤维透气帆布，厚为δ6㎜，多孔板为δ2㎜钢板。　　空气斜槽制造安装方法上可根据需要选择整体安装和分级组装两种方式;整体安装时是将壳体制作成部件，在现场先将下槽体安装固定后将透气帆布整体不破断连续铺平于下槽体上，而后将上槽体安装并紧固。法兰间用橡胶板或石棉绳作密封材料。分级组装时，首先要将斜槽按标准节或非标节制作成包含透气帆布的整体节，现场安装时用专用的“日”字形密封垫作密封件。制造安装方式可由用户在订货时确定。　　空气输送斜槽因没有转动部件，易于维护，密封性好，无噪音，操作安全可靠，耗电少，改变输送方向方便，并能多点喂料和多点卸料。　　空气输送斜槽要严格控制输送物料的水份，如露天布置时需设计成防雨型，配防雨罩等　　透气层上面为料室，下面为气室，当具有一定压力的气体吹入气室后，经透气层使物料流态化，因而物料在重力作用下象流体一样在槽体内流动，通常用通风机作为风源。料室内多余的空气经空气输送斜槽的排气口由除尘器抽走。2、空气输送斜槽的结构及布置形式　　1-头节2-中间槽3-弯槽4-三通槽5-截流阀6-侧卸料段7-出料溜子8-槽架9-防雨罩10-控气阀11-供气管道12-供气装置13-入料溜板14挡风板15.收尘口16-气室隔板17.抗磨板18-端盖板3、空气输送斜槽的技术参数参数名称技术参数参数名称技术名称适用介质干燥粉块物料允许介质水份1%允许介质温度≤150℃透气性能＜3m3/㎡min允许气源压力＜0.4Mpa透气阻力800～1200pa透气层材料PETS-6生成纤维透气层厚度6㎜透气层温度≤150℃透气层径向断裂强度＞4700N/cm槽体箱体材质A3法兰孔径孔距φ12-100㎜多孔板透气率70%  4、空气输送斜槽的输送能力参考表斜槽规格XZ200XZ250XZ315XZ400XZ500XZ630XZ800槽体宽度mm200250315400500630800输  送 能 力i=4°水泥t/h224070130220320400生料163055100165245310i=6°水泥4065120250400610765生料305590185300455565i=8°水泥5080140300470720900生料3665110225355540670i=10°水泥601001703805709001080生料4580140285425670800i=12°水泥7012020545568510801295生料5095165340510805960

公司主要产品: CP库、MF库、IBAU库及BDS库;孰料、水泥类散装机、库底、库侧型及汽车、火车型、袋式水泥装车机;库底、库侧卸料装置及各种规格型号的闸门，阀门等...

立即联系
产品手册

产品详情

高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机高压离心风机气体输送设备空气斜槽风送斜槽斜槽气力输送机

1、 概述

　　空气输送斜槽是一种气力输送设备，用于输送含水量≤1%，温度≤150℃的干燥粉状的物料。

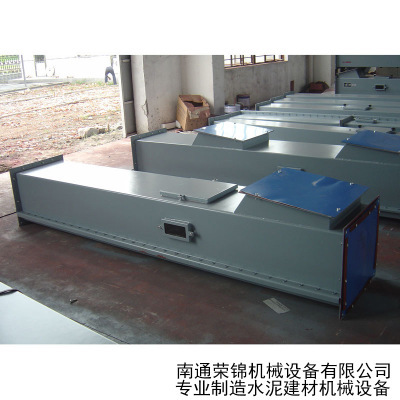

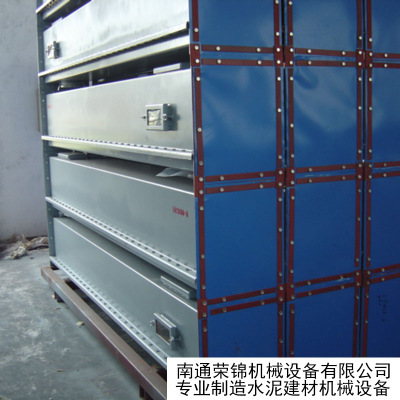

　　空气输送斜槽一般包括进料口，标准节，非标准节，截流阀，弯槽，三通槽，防雨罩，出料漏子等(如图示)。槽体用Q235-A材料，斜槽槽体壁厚为δ3㎜的钢板制作，斜槽连接法兰壁厚为δ6㎜ 的钢板制作，透气层选用PET5-6型合成纤维透气帆布，厚为δ6㎜，多孔板为δ2㎜钢板。

　　空气斜槽制造安装方法上可根据需要选择整体安装和分级组装两种方式;整体安装时是将壳体制作成部件，在现场先将下槽体安装固定后将透气帆布整体不破断连续铺平于下槽体上，而后将上槽体安装并紧固。法兰间用橡胶板或石棉绳作密封材料。分级组装时，首先要将斜槽按标准节或非标节制作成包含透气帆布的整体节，现场安装时用专用的“日”字形密封垫作密封件。制造安装方式可由用户在订货时确定。

　　空气输送斜槽因没有转动部件，易于维护，密封性好，无噪音，操作安全可靠，耗电少，改变输送方向方便，并能多点喂料和多点卸料。

　　空气输送斜槽要严格控制输送物料的水份，如露天布置时需设计成防雨型，配防雨罩等

　　透气层上面为料室，下面为气室，当具有一定压力的气体吹入气室后，经透气层使物料流态化，因而物料在重力作用下象流体一样在槽体内流动，通常用通风机作为风源。料室内多余的空气经空气输送斜槽的排气口由除尘器抽走。

2、 空气输送斜槽的结构及布置形式

　　1-头节 2-中间槽3-弯槽4-三通槽5-截流阀 6-侧卸料段 7-出料溜子8-槽架 9-防雨罩10-控气阀11-供气管道 12-供气装置 13-入料溜板 14挡风板 15.收尘口 16-气室隔板 17.抗磨板 18-端盖板

3、空气输送斜槽的技术参数

参数名称 技术参数 参数名称 技术名称
适用介质 干燥粉块物料 允许介质水份 1%
允许介质温度 ≤150℃ 透气性能 ＜3m3/㎡min
允许气源压力 ＜0.4Mpa 透气阻力 800～1200pa
透气层材料 PETS-6生成纤维 透气层厚度 6㎜
透气层温度 ≤150℃ 透气层径向断裂强度 ＞4700N/cm
槽体箱体材质 A3 法兰孔径孔距 φ12-100㎜
多孔板透气率 70%

4、空气输送斜槽的输送能力参考表

斜槽规格 XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800
槽体宽度 mm 200 250 315 400 500 630 800
输    送   能   力 i=4° 水泥 t/h 22 40 70 130 220 320 400
生料 16 30 55 100 165 245 310
i=6° 水泥 40 65 120 250 400 610 765
生料 30 55 90 185 300 455 565
i=8° 水泥 50 80 140 300 470 720 900
生料 36 65 110 225 355 540 670
i=10° 水泥 60 100 170 380 570 900 1080
生料 45 80 140 285 425 670 800
i=12° 水泥 70 120 205 455 685 1080 1295
生料 50 95 165 340 510 805 960



公司主要生产阀门、收尘器、均化库和输送散装设备、各类补偿器(膨胀节系列)等，公司拥有现代化的厂房和完善的生产设施，已为多条日产5000吨的水泥生产线提供过辅机成套设备。

主要产品: CP库、MF库、IBAU库及BDS库;孰料、水泥类散装机、库底、库侧型及汽车、火车型、袋式水泥装车机;库底、库侧卸料装置及各种规格型号的闸门，阀门等。
